引张线
来源： 发布时间:2017-02-10 10:10:38 点击率:4171

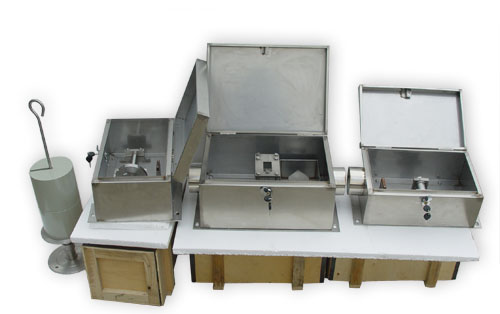

引张线装置由测点装置、固定端和张紧端等组成，主要用于建筑物水平位移观测。 张紧端：由滑轮、卡座、保护箱、册墩、面板、重锤和托架等组成；除重锤、托架为碳钢喷塑外，其余全部采用304不锈钢制作 测点装置：由水箱、浮船、保护箱和面板（安装板）等组成；全部采用304不锈钢制作。 固定端：由悬挂装置、卡座、保护箱、测墩和面板组成；全部采用304不锈钢制作。 | |||||
| （一） 固定端装置 （YZD-3A、YZD-2） | |||||
序号 | 名 称 | 规格 | 单位 | 数量 | 备注 |
1 | 悬 挂 | 套 | 1 | ||
2 | 卡 座 | 件 | 1 | ||
3 | 保护箱 | 400X250X180 | 件 | 1 | YZD-2 碳钢喷塑 YZD-3A 不锈钢 |
4 | 面 板 | 460X250X5 | 块 | 1 | YZD-2 碳钢喷塑 YZD-3A 不锈钢 |
（二） 张紧端装置 （YZD-3A、YZD-2） | |||||
序号 | 名 称 | 规格 | 单位 | 数量 | 备注 |
1 | 滑 轮 | 套 | 1 | ||
2 | 卡 座 | 件 | 1 | ||
3 | 保护箱 | 450X260X200 | 件 | 1 | YZD-2 碳钢喷塑 YZD-3A 不锈钢 |
4 | 面 板 | 450X320X5 | 块 | 1 | YZD-2 碳钢喷塑 YZD-3A 不锈钢 |
5 | 托 架 | 套 | 1 | ||
（三） 测点装置 （YZC-3A、YZC-2） | |||||
序号 | 名 称 | 规格 | 单位 | 数量 | 备注 |
1 | 保护箱 | 450X330X220 | 个 | 1 | YZC-2 碳钢喷塑 YZC-3A 不锈钢 |
2 | 水 箱 | 140X285X85 | 个 | 1 | |
3 | 浮 船 | 载重500克 | 个 | 1 | |
4 | 钢 尺 | 120～140mm | 只 | 1 | |
5 | 安装板 | 510X330X5 | 块 | 1 | YZC-2 碳钢喷塑 YZC-3A 不锈钢 |
（四） 测点装置 （YZC-1A、YZC-1） | |||||
序号 | 名 称 | 规格 | 单位 | 数量 | 备注 |
1 | 保护箱 | 550X380X300 | 个 | 1 | YZC-1 碳钢喷塑 YZC-1A 不锈钢 |
2 | 水 箱 | 140X285X85 | 个 | 1 | |
3 | 浮 船 | 载重500克 | 个 | 1 | |
4 | 钢 尺 | 120～140mm | 只 | 1 | |
5 | 安装板 | 610X380X5 | 块 | 1 | YZC-1 碳钢喷塑 YZC-1A 不锈钢 |
